從設計到成品電子產品，小工具，智能手機，家電或電器，等等你想的到看的到的所有電子產品設備。pcb線路板樣品非常重要。它允許測試給定的設計，以確定它是否有效。這樣就可以調試并糾正任何錯誤。這在批量生產之前也非常有用。如果沒有pcb電路板樣品（PCB Prototype），電子電路板和相關產品的大規模生產仍然存在風險。

在復雜的電路板中，輕微的錯誤可能非常昂貴且耗時很難糾正。錯誤的設計可能使電子元件的焊接非常困難。指出電路板上的錯誤點也變得更加困難。因此，在實際生產之前設計PCB 電路板樣品打樣是明智的，以避免任何未來的風險。

好現在給大家介紹一下什么是PCB電路板（Printed circuit board）？

大多數電子設備和產品都有pcb電路板。印刷電路板（PCB / PWB）是由非絕緣和高度耐熱的絕緣材料（如玻璃纖維）制成的板。這些板也稱為基板。甲PCB基板可以只具有一個單一層（單層電路板）或多于一個的層（多層電路板）。諸如銅的導電金屬用于制造導電通路或跡線以促進電流。一旦PCB焊接完成，它就被稱為“印刷電路板”。在焊接電子元件之后，相同的PCB 稱為印刷電路板半成品（PCBA）。

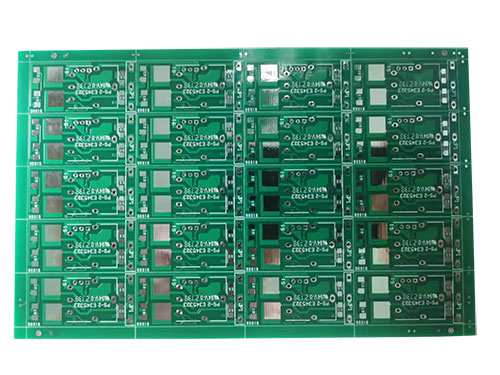

pcb電路板打樣

在設計新電路時，在pcb電路板打樣之前繪制電路板原理圖非常重要。電路板原理圖將有助于調試和修復在此過程中出現的任何錯誤。如果電路板上的電路很簡單，可以使用非常簡單易懂的樣品板。在復雜和定制的電路板的情況下，制作樣品pcb板是必須的。

pcb電路板布局的設計軟件

要開始制作pcb電路板樣品，需要電路板制板資料如：Gerber文件。PCB的布局軟件可用于此目的。一個電路板布局軟件繪制電路板的布局與所有的痕跡，并指出其中的電子元件會在電路板上進行焊接。PCB布局看起來像一個圖表。PCB布局軟件允許編輯布局，直到實現所需的布局。

如何制作PCB電路板？

制造PCB電路板涉及幾個復雜的過程。

1：菲林曬板：在這個過程中掩模或光掩模用化學蝕刻組合，以從PCB電路板基板中減去銅區。使用CAD PCB軟件程序使用照片繪圖儀設計創建光掩模。光掩模也是使用激光打印機創建的。

2：層壓：多層PCB電路板由多層薄層蝕刻板或跡線層組成，并通過層壓工藝粘合在一起。

3：鉆孔：PCB電路板的每一層都需要一層連接到另一層的能力; 這是通過鉆一個叫做“ VIAS ”的小孔來實現的。鉆孔主要通過使用自動計算機驅動的鉆孔機完成。

4：焊盤噴錫：將電子元件的焊接點在PCB電路板上的焊盤進行噴錫或化學沉金，以便焊接電子元件。裸銅不易焊接。它要求表面鍍有便于焊接的材料。較早的鉛基錫用于鍍覆表面，但隨著R oHS（有害物質限制）合規，現在使用更新的無鉛材料如鎳和金進行電鍍。

5：測試PCB電路板：在將電子元件焊接到PCB電路板上之前，需要對其進行測試。該測試可以使用測試架測試儀或飛針測試，飛針測試儀是其他計算機操作的電路板測試設備。

無論是PCB電路板打樣，還是批量制造其制造過程和工藝程序是差不多的，只是制造PCB電路板樣品的成本，跟批量制造時所分攤的前期工具成本不一樣。
